一般纯水系统流程详解 反渗透系统图解

一般纯水系统过滤流程分为两个部分,预处理系统与反渗透系统,预处理包括活性炭过滤、石英砂过滤、软化树脂过滤等,反渗透过滤是通过半渗透原理进行脱盐处理,详情如下

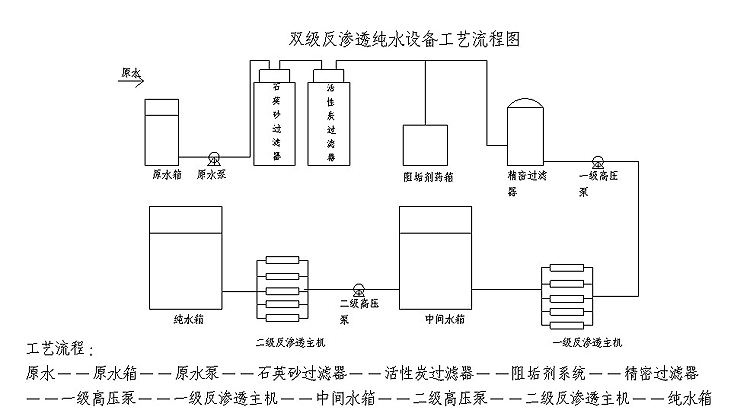

工艺流程图

双击反渗透系统流程图

工艺说明

石英砂过滤器

天然石英砂为滤料。跟据石英砂点数分成几层不同砂层,有效过滤掉水中不同大小颗料泥沙和铁锈,悬浮物,

活性炭过滤器

使用方便,初设置后不需要在设置。活性炭被广泛应用于生活用水的净化、脱氯、除油、除氟和去臭等。由于活性炭的比表面很大,其表面又布满了平均直径为20-30埃(。A)的微孔,因此,活性炭具有很高的吸附能力。此外,活性炭的表面有大量的羟基和羧基等官能团,可以对各种性质的有机物质进行化学吸附、以及静电引力作用,因此,活性炭还能去除水中对于阴离子剂有害的腐殖酸、富维酸、木质磺酸等有机物质,还可以去除象余氯一类对阳离子交换剂有害的物质,从而提高了除盐水处理能力。通常,能够去除63%-86%胶体物质;50%左右的铁;以及47%-60%的有机物质。

软化水过滤

由于原水是地下水,它含有各种盐类,这些盐类溶解为阳离子,主要为Ca2+,Mg2+离子,这些离子如果含量较高,在后续反渗透浓水侧会随着浓度的增大,逐渐达到溶度积而结垢,污染膜元件。为了消除或减少这些危害,就要把水垢的硬度成分予以去除,需要进行水的软化处理。

RO反渗透系统: 高压泵/RO系统

高压泵

为反渗透系统提供动力。

采用杭州南方公司生产的立式高压泵。

设有高低压力保护,当系统有憋压情况时系统自动停机以保护膜元件,当进水压力很低时高压泵不启动或停机,以保护高压泵不被损坏。与系统实现联动。

反渗透系统

反渗透实为渗透的逆过程。自然界有一种膜叫半透膜,它只能透过水而不能透过其它溶质.如果将淡水和盐水这种半透膜隔开,淡水会自然地透过半透膜至盐水一侧,如图a所示,这种现象称为渗透。当渗透进行到盐水一侧的液面到某一高度而产生压力,从而抑制淡水进一步向盐水渗透而达到平衡,平衡压力称之为渗透压。在这种情况下,如果在盐水一侧加上一个大于渗透压的压力,盐水中的分子就会从盐水一侧透过半透膜至淡水一侧。这一现象称为反渗透,见下图:

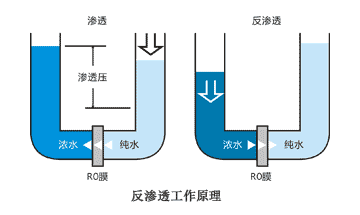

反渗透工作原理

反渗透膜除盐机理:半透膜的表皮上布满了许多较细的膜孔,膜的表面选择

性的吸附了一层水分子,盐类溶质则被膜排斥,化合价态愈高的离子被排斥愈远,膜孔周围的水分子在反渗透压力的推动下,通过膜的毛细血管作用流出纯水而达到除盐目的。RO膜的孔径<1.0nm,因此能滤除较少细菌之一的绿脓杆菌(3000Х10-10m),也能滤除各种病毒,如流感病毒(800Х10-10m),脑膜炎病毒(200Х10-10m),甚至还能滤除热原(10-500Х10-10m)。

RO系统采用美国海德能公司生产的CPA系列低压高脱盐率反渗透膜,主要去除水中溶解盐类、有机物、二氧化硅胶体、大分子物质,去除水中大部分盐分。

CPA低压高脱盐率苦咸水淡化膜,可在较低的操作压力下获得高水通量和脱盐率,CPA3膜元件的脱盐率为99.7%。反渗透系统中应用反渗透膜元件,可以减少污堵、降低能耗、延长膜的使用寿命和清洗间隔时间,延长清洗时间间隔也意味着降低了化学药品费用,膜元件具有玻璃钢缠绕外壳。

制作纯水一般为单级反渗透,如对水质要求较高的话,可以选择增加二级反渗透系统,其原理、流程与一级反渗透系统一样。
